Produto

Descrição e Aplicação do Produto
O Relé de Impulso é utilizado para executar o acionamento de cargas, principalmente de iluminação, em substituição aos interruptores simples, paralelos e intermediários. Para sua operação necessita do uso de pulsadores (tipo botão de campainha ou de minuteria) no lugar daqueles interruptores. Permite a utilização de condutores de bitola 0,5 mm2 (exigência mínima da norma NBR5410) no circuito de comando interligando esses pulsadores com o próprio dispositivo.
Esta versão possui dois polos elétricos independentes, cada um deles ligado a um relé internamente. A cada pulso de entrada que chega via condutor branco os dois relés executam a comutação na sequência: dois fechados; um fechado + outro aberto; um aberto + outro fechado; dois abertos. A tensão que especifica o produto, no caso bivolt automático (127 / 220 VCA), refere-se à d.d.p. entre os condutores vermelho (Vm) e lilás (Li). Essa d.d.p. alimenta o circuito eletrônico do dispositivo.
Os fios marrons (Ma) acham-se ligados aos terminais centrais, um para cada relé interno. Cada um dos relés quando fechado faz ligação do seu terminal central com o respectivo terminal NA do mesmo relé (fios pretos). O potencial aplicado ao fio Ma pode ter qualquer valor que esteja dentro da faixa de trabalho do relé interno.
Com Efeito Memória: quando da falta de energia elétrica e após seu retorno, após um breve transitório, a carga ficará ligada, ou desligada, do mesmo modo que se encontrava antes dessa ocorrência.
Características Técnicas
1. Tensão de alimentação (entre os fios vermelho e lilás):
99 a 242 VCA, 50 / 60 Hz.
2. Tensão no comando (entre o fio branco e qualquer outro condutor da rede de alimentação com potencial diferente daquele ligado ao fio vermelho):
90 a 250 VCA, 50 / 60 Hz.
3. Sequência de estados:

4. Potência de comutação:

5. A tensão de alimentação do dispositivo, da carga e do comando podem ter valores distintos. Para mais informações acesse aqui.
6. Consumo:
0,8 W em 127 V e 1,6 W em 220 V
7. Tipo de carga:
Qualquer um.
Dimensões
ComprimentoxLarguraxAltura
Caixa 52x42x28 mm
Instruções de Instalação
1. Conexão elétrica por fios.
2. Instalar em caixas 4x2", 4x4", sextavadas, oitavadas ou onde for melhor para o consumidor. Utilizar pulsador de qualquer linha / marca de acabamento.
3. O condutor branco pode ser ligado a fios de no mínimo 0,5 mm2, enquanto os condutores lilás, vermelho, marrom e preto devem ser ligados a fios de bitola pelo menos 1,5 mm2.
4. Deve ser instalado por profissional qualificado e com a rede elétrica desligada.

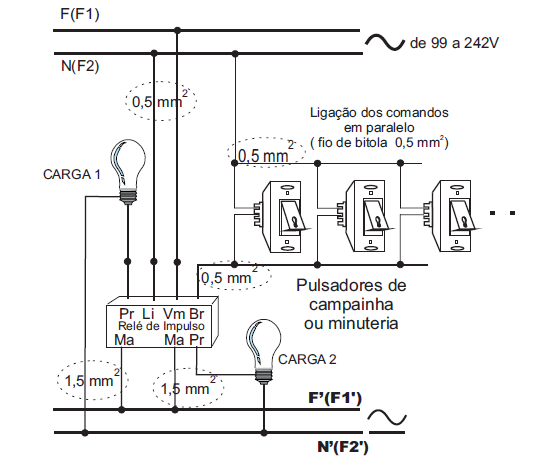

5. Esquema de ligação básico.
Teste de Funcionalidade
1. Ligar o produto de acordo com o esquema de ligação.
2. Acionar um dos pulsadores de comando. As duas cargas devem ligar.
3. Acionar um dos pulsadores de comando. Uma das cargas se matem ligada e a outra desliga.
4. Acionar novamente o pulsador de comando. A carga que estava ligada, desliga e a que estava desligada, liga.
5. Acionar novamente o pulsador. As duas cargas devem desligar.
6. Coloque o conjunto em uma posição em que pelo menos uma das cargas esteja ligada.
7. Desligue a alimentação do circuito: condutores F(F1) - N(F2).
8. Religue a alimentação do circuito. Após um breve transitório as lâmpadas devem voltar ao estado em que se encontravam antes de desligar o circuito.
Problemas Possíveis
1. Pulsador com defeito (travado): não se consegue fazer o dispositivo mudar de estado.
2. Carga acima do valor especificado: o contato do relé interno da peça "cola", não permitindo seu desligamento.
3. Ligação do Relé de Impulso em tensão incorreta.
Garantia
A QW Eletrônicos garante este produto contra eventuais defeitos de fabricação pelo prazo de 1 ano a partir da data de emissão da nota fiscal. Não estão cobertos pela garantia: manuseio indevido, violações, descarga atmosférica, instalação fora das características técnicas especificadas e forças maiores.
Normas Vinculadas
ABNT NBR 5410
