Produto

Descrição e Aplicação do Produto
O Relé de Impulso é utilizado para executar o acionamento de cargas, principalmente de iluminação, em substituição aos interruptores simples, paralelos e intermediários. Para sua operação necessita do uso de pulsadores (tipo botão de campainha ou de minuteria) no lugar daqueles interruptores. Permite a utilização de condutores de bitola 0,5 mm2 (exigência mínima da norma NBR5410) no circuito de comando interligando esses pulsadores com o próprio dispositivo.
Esta versão possui dois polos elétricos independentes, cada um deles ligado a um relé internamente. A cada pulso de entrada que chega via borne P1 os dois relés executam a comutação na sequência: dois fechados; dois abertos. A tensão que especifica o produto, no caso bivolt automático (127 / 220 VCA), refere-se à d.d.p. entre os bornes A1 e A2. Essa d.d.p. alimenta o circuito eletrônico do dispositivo.
Os terminais centrais de cada um dos relés estão ligados aos bornes 13 ou C1 e 23 ou C2 e acham-se isolados entre si e do borne A1. Cada um dos relés quando fechado faz ligação do seu terminal central com o terminal NA do respectivo relé. Desse modo os bornes 14 ou NA1 e 24 ou NA2 devem ser ligados às cargas que se deseja comandar.
Com Efeito Memória: quando da falta de energia elétrica e após seu retorno, após um breve transitório, a(s) carga(s) ficará(ão) ligada(s), ou desligada(s), do mesmo modo que se encontrava(m) antes dessa ocorrência.
Características Técnicas
1. Tensão de alimentação (entre os bornes A1 e A2):
99 a 242 VCA, 50 / 60 Hz.
2. Tensão no comando (entre o borne P1 e qualquer outro condutor da rede de alimentação com potencial diferente daquele ligado ao borne A1):
90 a 250 VCA.
3. Sequência de estados:

4. Potência de comutação:

5. A tensão de alimentação do dispositivo, da carga e do comando podem ter valores distintos. Para mais informações acesse aqui.
6. Consumo:
0,8 W em 127 V e 1,6 W em 220 V
7. Tipo de carga:
Qualquer um.
Dimensões
ComprimentoxLarguraxAltura
Caixa padrão DIN: 86 x 24 x 67 mm
Instruções de Instalação
1. Instalar em trilhos padrão DIN dentro de quadros de comando.
2. Conectar o dispositivo por meio de condutores, até o mínimo de 0,5 mm2 nos bornes A1, A2 e P1, isolados para 450 / 750 V.
3. Conectar cada terminal da fonte de potência nos bornes 13 (C1) e 23 (C2) e as cargas nos bornes 14 (NA1) e 24 (NA2) através de condutores com bitola e isolação apropriadas de acordo com a carga a ser comutada.
4. O borne P1 poderá ser pulsado no borne A2 ou em qualquer outro potencial que não aquele ligado no borne A1.
5. Deve ser instalado por profissional qualificado e com a rede elétrica desligada.

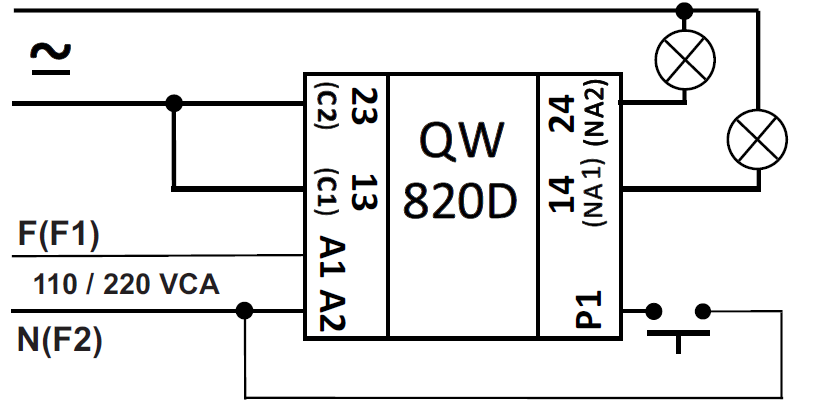

6. Esquema de ligação básico.
Teste de Funcionalidade
1. Ligar o produto de acordo com o esquema de ligação.
2. Acionar um dos pulsadores de comando. As duas cargas devem ligar.
3. Acionar um dos pulsadores de comando. As duas cargas devem ficar desligadas.
4. Coloque o conjunto na posição em que as duas cargas estejam ligadas.
5. Desligue a alimentação do circuito: condutores F(F1) - N(F2).
6. Religue a alimentação do circuito. Após um breve transitório as lâmpadas devem voltar ligadas.
Problemas Possíveis
1. Pulsador com defeito (travado): não se consegue fazer o dispositivo mudar de estado.
2. Carga acima do valor especificado: o contato do relé interno da peça "cola", não permitindo seu desligamento.
3. Ligação do Relé de Impulso em tensão incorreta.
Garantia
A QW Eletrônicos garante este produto contra eventuais defeitos de fabricação pelo prazo de 1 ano a partir da data de emissão da nota fiscal. Não estão cobertos pela garantia: manuseio indevido, violações, descarga atmosférica, instalação fora das características técnicas especificadas e forças maiores.
Normas Vinculadas
NBR5410
