QW800 - Rele de Impulso Eletrônico Bivolt Compacto


CódigoCategoriaSubcategoriaManual
QW800Relés de ImpulsoSem Sinalização
Baixar manual 1

Descrição e Aplicação do Produto
O Relé de Impulso é utilizado para executar o acionamento de cargas, principalmente de iluminação, em substituição aos interruptores simples, paralelos e intermediários.
Para sua operação necessita do uso de pulsadores (tipo botão de campainha ou de minuteria) no lugar daqueles interruptores. Permite a utilização de condutores de bitola 0,5 mm2 (exigência mínima da norma NBR5410) no circuito de comando interligando esses pulsadores com o próprio dispositivo.
Esta versão possui um polo elétrico ligado ao terminal central do relé interno e que será comutado por este relé. Esse potencial que será comutado (condutor vermelho, Vm) é comum com um dos potenciais que alimenta o circuito eletrônico interno do produto, juntamente com o condutor lilás (Li).
Cada pulso de entrada que chega via condutor branco (Br) faz com que o dispositivo mude de estado: de ligado para desligado e vice-versa.
O produto opera indistintamente nas tensões 127 ou 220 V. Essa tensão refere-se à d.d.p. entre os condutores vermelho e lilás.
O condutor preto (Pr) acha-se ligado ao terminal NA do relé interno. Dessa forma, o potencial aplicado ao condutor preto é o mesmo existente no condutor vermelho, estando o dispositivo na condição ligado.
Com Efeito Memória: quando da falta de energia elétrica e após seu retorno, a carga ficará ligada, ou  desligada, do modo que estava antes dessa ocorrência.
Características Técnicas
1. Tensão de alimentação (entre fios vermelho e lilás):
99 a 242 VCA, 50 / 60 Hz.
2. Tensão no comando (entre o fio branco e qualquer outro condutor da rede de alimentação com potencial diferente daquele ligado ao fio vermelho):
90 a 250 VCA.
3. Potência de comutação:

Tensão na carga

127V

220V

Contato do relé interno do dispositivo

NA

NF

NA

NF

Máxima Potência de Comutação

Lâmpada Incandescente / Halógena

600 W

200 W

1.000 W

500 W

Lâmpada Fluorescente com Reator Eletrônico

300 W

100 W

500 W

250 W

Lâmpada Fluorescente com Reator Eletromagnético

250 W

80 W

400 W

200 W

Lâmpada Fluorescente Compacta / Led

150 W

50 W

250 W

100 W

Lâmpada Halógena ou Led com Transformador Eletrônico

150 W

50 W

250 W

100 W

Lâmpada Halógena ou Led com Transformador Eletromagnético

300 W

100 W

500 W

250 W

Motor Monofásico de Indução com Capacitor Permanente / Motor Série Universal



¼ cv ou 180 W



não utilizar



½ cv ou 370 W



¼ cv ou 180 W

4. A tensão de alimentação do dispositivo, da carga e do comando podem ter valores distintos. Para mais informações acesse aqui.
5. Consumo:
0,4 W em 127 V e 0,8 W em 220 V.
6. Tipo de carga:
Qualquer um.
Dimensões
Comprimento x Largura x Altura
Caixa 35 x 24 x 32 mm.
Instruções de Instalação
1. Conexão elétrica por fios.
2. Instalar em caixas 4x2", 4x4", sextavadas, oitavadas ou onde for melhor para o consumidor.
3. Utilizar pulsador de qualquer linha / marca de acabamento.
4. O condutor branco pode ser ligado a fios de no mínimo 0,5 mm2, enquanto os condutores lilás, vermelho e preto devem ser ligados a fios de bitola pelo menos 1,5 mm2.
5. Deve ser instalado por profissional qualificado e com a rede elétrica desligada.

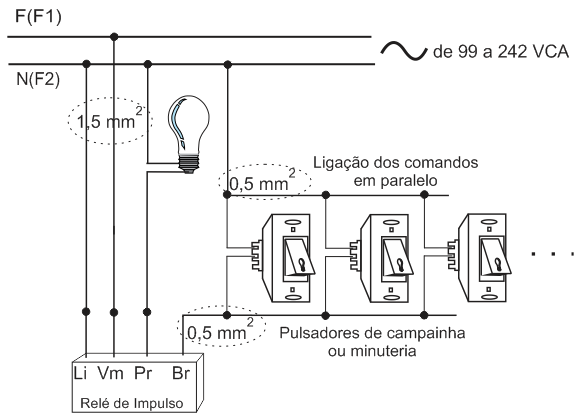

6. Esquema de ligação básico.
Teste de Funcionalidade
1. Ligar o produto de acordo com o esquema de ligação.
2. Se o produto foi recém adquirido e está como saído da fábrica a carga deve estar desligada.
3. Acionar um dos pulsadores de comando. A carga deve ligar.
4. Acionar um dos pulsadores de comando. A carga deve ser desligada.
5. Acionar novamente o pulsador. A carga deve ligar novamente.
6. Desligue a alimentação do circuito: condutores F(F1) - N(F2).
7. Religue a alimentação do circuito. Após um breve transitório a carga deve voltar ao estado ligado.
Problemas Possíveis
1. Pulsador com defeito (travado): não se consegue fazer o dispositivo mudar de estado.
2. Carga acima do valor especificado: o contato do relé interno do dispositivo "cola", não permitindo seu desligamento.
3. Alimentação da fonte interna do Relé de Impulso (fios vermelho e lilás) ligada em tensão incorreta.
Garantia
A QW Eletrônicos garante este produto contra eventuais defeitos de fabricação pelo prazo de 1 ano a partir da data de emissão da nota fiscal. Não estão cobertos pela garantia: manuseio indevido, violações, descarga atmosférica, instalação fora das características técnicas especificadas e forças maiores.
Normas Vinculadas
ABNT NBR 5410
