Descrição e Aplicação do Produto:
A instalação elétrica da sua casa está vinculada à rede elétrica da concessionária de energia que alimenta a sua cidade. Em decorrência desse fato, tudo o que ocorre na fiação da concessionária pode afetar a sua instalação e os seus equipamentos elétricos ligados nessa rede.
Talvez, o problema mais grave ao qual sua instalação elétrica possa estar submetida, seja a sobretensão proveniente dessa rede da concessionária. Duas causas costumam dar origem a esses problemas:

• queda de raios na rede primária da concessionária (conhecida como linha de alta tensão) originando as descargas atmosféricas indiretas que chegam na sua instalação e
• manobra (abertura e fechamento) de equipamentos da concessionária (disjuntores e seccionadores de alta tensão) de modo intencional para execução de serviços de reparo, manutenção preventiva ou por algum curto circuito na rede primária da concessionária.

No primeiro caso, o resultado são picos muito elevados de tensão e de duração extremamente curta. Quando dessas ocorrências (queda de raio na rede primária da concessionária) os disjuntores de proteção da concessionária poderão atuar interrompendo o fornecimento de energia. E aí irão ocorrer os problemas decorrentes da manobra desses equipamentos relatados no segundo caso.
No segundo caso, o resultado são elevações de tensão menos acentuadas, porém com frequências aleatórias e de valor acima da frequência normal da rede elétrica (60 hertz) mas que podem se prolongar por um período de tempo maior.
O fato é que, sempre que houver uma interrupção no fornecimento de energia por parte da concessionária e após o seu restabelecimento haverá essas oscilações de menor valor na tensão, mas que também podem ser altamente danosas aos seus equipamentos, principalmente aqueles dotados de placas eletrônicas.

Como se prevenir dos efeitos causados por essas ocorrências
Para se prevenir contra os picos de tensão devido às descargas indiretas (raios na rede de alta tensão da concessionária) a Norma de Instalações Elétricas de Baixa Tensão recomenda o uso de D.P.S. (Dispositivo de Proteção contra Surtos) no quadro de entrada ou no quadro de disjuntores da sua residência. Uma vez que esse equipamento não é capaz de drenar 100% dos picos de tensão que chegam pela rede da concessionária recomenda-se o uso de D.P.S. de menor capacidade e mais rápidos para a proteção individual de equipamentos mais sensíveis a esses surtos de tensão.
Tanto os D.P.S. do quadro de entrada quanto os de proteção de cargas individuais são construídos utilizando como componente essencial o VARISTOR (VARiable resISTOR), uma tecnologia conhecida como MOV (Metal Oxide Varistor).
Normalmente empregam-se os varistores os quais entram em curto circuito – através de seus terminais, curto circuitando os fios da entrada da carga – quando a tensão ultrapassa o valor de 275 V, por exemplo. Esses componentes (os varistores) são dimensionados de modo a suportar essa condição de curto circuito no ponto onde estão instalados, lembrando que esses picos de tensão têm duração extremamente curta. Uma vez passado esse pico de tensão a isolação do varistor é restabelecida e a tensão que alimenta a carga é normalizada.
Porém,ao ocorrer a interrupção do fornecimento de energia – segundo caso – vão existir oscilações de tensão associadas ao religamento do disjuntor, ou chave seccionadora, da concessionária. Essas oscilações também produzem picos de tensão que na maioria dos casos são menores que os anteriores, abaixo dos 275 V e, portanto, os varistores não irão operar nessa condição. A forma de onda dessas oscilações diverge da forma de onda usual que alimenta sua instalação. Embora o valor da tensão não seja muito elevado essa distorção na forma de onda poderá causar problemas nos seus equipamentos. Mas, como fica o seu aparelho ligado na rede de alimentação? Ele vai ter que suportar essas oscilações de tensão, que perduram por um tempo bem maior que os picos de tensão originários da queda de raios.

Para resolver esse problema
A QW Eletrônicos, disponibiliza o PROTETOR DE SURTOS + RELÉ COM RETARDEO NA ENERGIZAÇÃO. Este produto além de executar a função de proteção individual do seu equipamento (DPS classe III) contra os surtos de tensão devido a descarga atmosférica indireta, promove o religamento da tensão aplicada à carga depois de decorridos 10 segundos após o retorno da energia elétrica no ponto onde está instalado.
Decorrido esse tempo (10 segundos) já desapareceram quaisquer variações de tensão da rede da concessionária devido ao religamento da energia.
Quando ocorrer um desligamento da energia da concessionária, mesmo que por um breve período e que não seja em decorrência de raios na sua linha primária, o Relé com Retardo na Energização irá desconectar a carga e irá religá-la depois de transcorridos os 10 segundos após o retorno da energia da concessionária.

Isso é equivalente ao que você faz quando retira o equipamento da tomada, ao faltar energia elétrica, para protege-lo, e somente o coloca novamente na tomada após o retorno da energia.
Nosso protetor fará isso por você, mesmo quando você não estiver presente em casa ou quando estiver repousando.
Características Técnicas
Classificação: DPS classe III + Relé com Retardo de 10 segundos.
1. Tensão na entrada (entre fios vermelho e azul):
127 ou 220 VCA, 50 / 60 Hz.
2. Tensão na saída (entre fios preto e azul):
127 ou 220 VCA, 50 / 60 Hz.
3. Máxima tensão de operação entre condutores vermelho e azul:
275 VCA.
4. Máxima corrente de surto:
4.500 A (para uma frente de onda 8/20 µs) entre condutores vermelho e azul.
5. Proteção entre:
F(F1) e N(F2); F(F1) e Terra; N(F2) e Terra.
6. Tempo de atuação do protetor de surto:
Na faixa de nano segundo (1ns = 1 bilionésimo de segundo)
7. Indicação do estado do dispositivo:
Led aceso indica que o dispositivo está operante. Led apagado indica necessidade de substituir o dispositivo, pois ele já cumpriu a tarefa de proteger seu equipamento.
8. Uma vez existindo diferença de potencial (tensão) entre os fios vermelho e azul, após 10 segundos o fio preto passa a ter o potencial do fio vermelho.
O dispositivo possui internamente um relé que executa esse chaveamento.
Potência suportada pelo relé interno:

Para equipamentos eletrônicos considere uma corrente máxima de 5,0 A em 127 V e de 4,0 A em 220 V.
9. Consumo:
0,4 W em 127 V e 0,7 W em 220 V
10. Tipo de carga:
Qualquer um.
Dimensões
Comprimento x Largura x Altura
Caixa 43 x 33 x 26 mm.
Instruções de Instalação
1. Conexão elétrica por fios.
2. Instalar em caixas 4x2\", 4x4\", sextavadas, oitavadas ou onde for melhor para o consumidor.
3. Deve ser instalado por profissional qualificado e com a rede elétrica desligada.

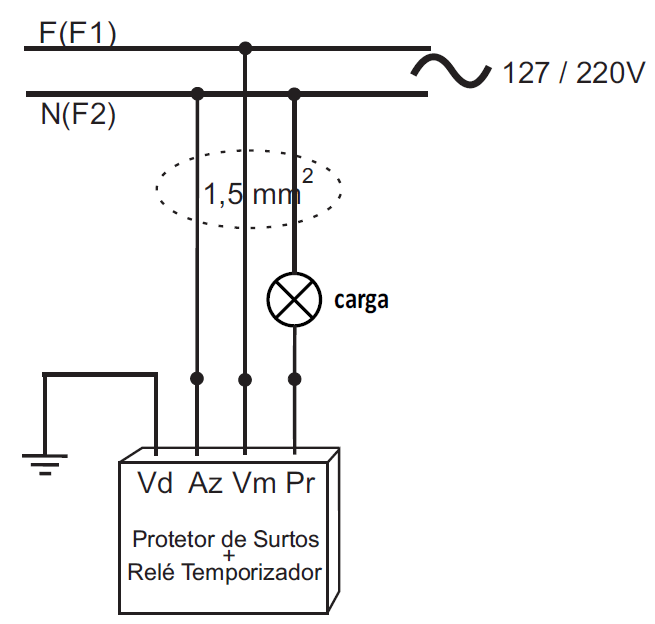

4. Esquema de ligação básico.

Teste de Funcionalidade
1. Ligar o produto de acordo com o esquema de ligação.
2. Colocar como carga uma lâmpada de baixa potência.
3. Alimentar o produto na rede elétrica.
4. Aguardar 10 segundos, a lâmpada deve acender.
5. Interrompa por um tempo muito breve a alimentação do circuito (condutores vermelho e azul). A lâmpada deve apagar e tornar a acender 10 segundos após o restabelecimento da alimentação.
Problemas Possíveis
1. Carga acima do valor especificado: o contato do relé interno do dispositivo "cola", não permitindo seu desligamento.
2. Surto de tensão excessiva para a capacidade do dispositivo. Os varistores internos serão destruídos e o circuito deixará de funcionar.
INFORMAÇÃO IMPORTANTE
Para que seus equipamentos tenham uma proteção efetiva contra as descargas atmosféricas é pelo menos necessária a instalação de DPS classe I ou II, de maior capacidade, no quadro de entrada ou nos circuitos derivativos no quadro de distribuição.
Garantia
A QW Eletrônicos Ltda garante este produto contra eventuais defeitos de fabricação pelo prazo de 1 ano a partir da data de emissão da nota fiscal. Não estão cobertos pela garantia: manuseios indevidos, violações, descargas atmosféricas acima da capacidade do produto, forças maiores e instalações fora das características técnicas especificadas.
Normas Vinculadas
ABNT NBR 5410
