Produto

Descrição e Aplicação do Produto
O Relé de Impulso é utilizado para executar o acionamento de cargas, principalmente de iluminação, em substituição aos interruptores simples, paralelos e intermediários. Para sua operação necessita do uso de pulsadores (tipo botão de campainha ou de minuteria) no lugar daqueles interruptores. Permite a utilização de condutores de bitola 0,5 mm2 (exigência mínima da norma NBR5410) no circuito de comando interligando esses pulsadores com o próprio dispositivo.
Esta versão possui dois polos elétricos independentes, cada um deles ligado a um relé internamente. A cada pulso de entrada que chega via condutor branco os dois relés executam a comutação na sequência: um aberto + outro fechado; um fechado + outro aberto; dois abertos. Esta sequência de comutação encontra aplicação na automação de linhas de alimentadores em granjas de aves ou suínos. A tensão que especifica o produto, no caso bivolt automático (127 / 220 VCA), refere-se à d.d.p. entre os condutores vermelho (Vm) e azul (Az). Essa d.d.p. alimenta o circuito eletrônico do dispositivo.
O fio vermelho (Vm) acha-se ligado aos terminais centrais dos dois relés internos. Cada um dos relés quando fechado faz ligação do seu terminal central com o respectivo terminal NA do mesmo relé (fios pretos).
Com Efeito Memória: quando da falta de energia elétrica e após seu retorno, após um breve transitório, cada uma das cargas ficará ligada, ou desligada, do mesmo modo que se encontrava antes dessa ocorrência.
Características Técnicas
1. Tensão de alimentação (entre os fios vermelho e azul):
99 a 242 VCA, 50 / 60 Hz.
2. Tensão no comando (entre o fio branco e qualquer outro condutor da rede de alimentação com potencial diferente daquele ligado ao fio vermelho):
90 a 250 VCA.
3. Sequência de estados:

4. Potência de comutação:

5. A tensão de alimentação do dispositivo, da carga e do comando podem ter valores distintos. Para mais informações acesse aqui.
6. Consumo:
0,4 W em 127 V e 0,8 W em 220 V
7. Tipo de carga:
Qualquer um.
Dimensões
ComprimentoxLarguraxAltura
Caixa 52x42x28 mm
Instruções de Instalação
1. Conexão elétrica por fios.
2. Instalar em caixas 4x2", 4x4", sextavadas, oitavadas ou onde for melhor para o consumidor. Utilizar pulsador de qualquer linha / marca de acabamento.
3. O condutor branco pode ser ligado a fios de no mínimo 0,5 mm2, enquanto os condutores azul, vermelho e preto devem ser ligados a fios de bitola pelo menos 1,5 mm2.
4. Deve ser instalado por profissional qualificado e com a rede elétrica desligada.

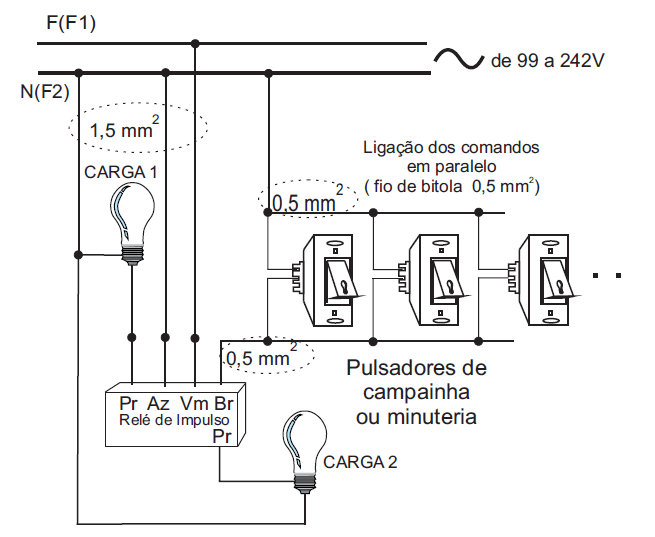

5. Esquema de ligação básico.
Teste de Funcionalidade
1. Ligar o produto de acordo com o esquema de ligação.
2. Acionar um dos pulsadores de comando. Uma das cargas deve ficar desligada e a outra deve ficar ligada.
3. Acionar um dos pulsadores de comando. A carga que estava desligada deve ligar e a que estava ligada deve desligar.
4. Acionar novamente o pulsador de comando. As duas cargas devem ficar desligadas.
5. Coloque o conjunto em uma posição em que uma das cargas esteja ligada.
6. Desligue a alimentação do circuito: condutores F(F1) - N(F2).
7. Religue a alimentação do circuito. Após um breve transitório as lâmpadas devem voltar ao estado em que se encontravam antes de desligar o circuito.
Problemas Possíveis
1. Pulsador com defeito (travado): não se consegue fazer o dispositivo mudar de estado.
2. Carga acima do valor especificado: o contato do relé interno da peça "cola", não permitindo seu desligamento.
3. Ligação do Relé de Impulso em tensão incorreta.
Garantia
A QW Eletrônicos garante este produto contra eventuais defeitos de fabricação pelo prazo de 1 ano a partir da data de emissão da nota fiscal. Não estão cobertos pela garantia: manuseio indevido, violações, descarga atmosférica, instalação fora das características técnicas especificadas e forças maiores.
Normas Vinculadas
NBR5410
